Les bases de l'installation d'un système audio : câbles, connexions et conseils

-------------

26 août 2025

Une bonne installation audio ne dépend pas uniquement du matériel : le câblage fait toute la différence. Mauvais branchements, mauvais câbles, interférences... et votre son devient plat, voire inaudible. Ce guide vous donne les bases techniques pour comprendre, brancher et optimiser votre installation, que ce soit pour une soirée, un événement ou une installation à domicile.

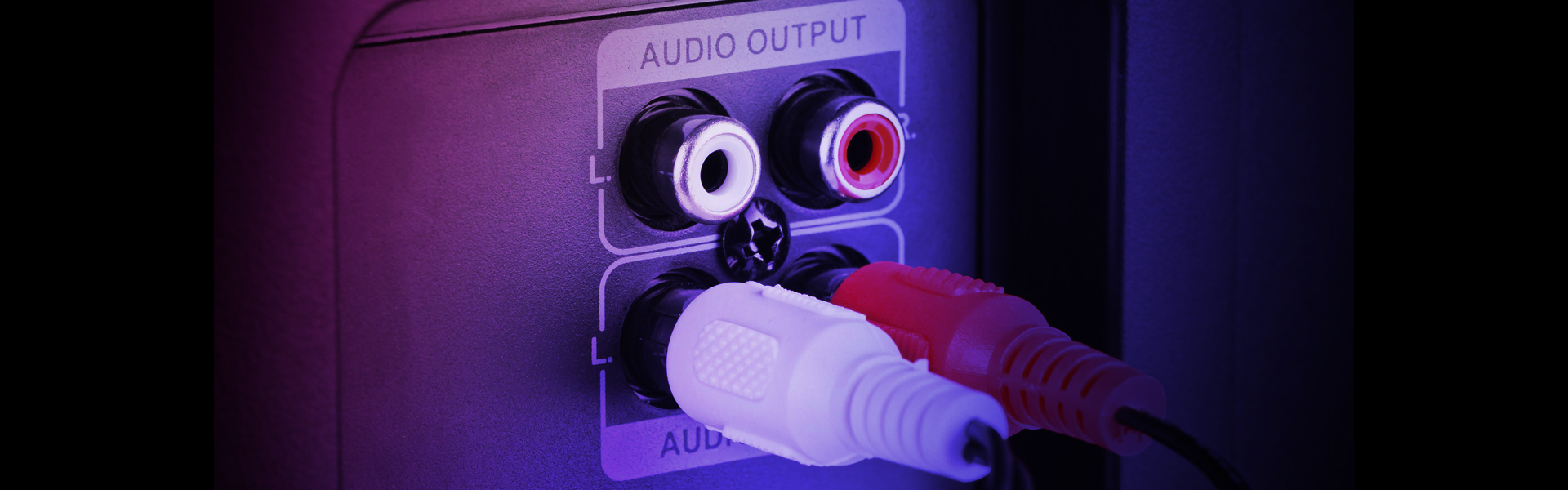

Comprendre les entrées (IN) et les sorties (OUT)

IN (entrée) : là où le signal arrive (ex : une enceinte reçoit un signal d’une table de mixage).
OUT (sortie) : là où le signal part (ex : une sortie audio sur un téléphone ou une table de mixage).

Exemple simple :

Sortie OUT de votre smartphone → Entrée IN de votre enceinte (via câble mini-jack).

Toujours brancher dans le bon sens. Inverser IN et OUT peut entraîner une absence de son ou endommager le matériel.

Mono vs Stéréo : la différence essentielle

Câble mono : transmet un seul canal audio. Utilisé pour les instruments, les micros, ou certaines liaisons pro (XLR, jack mono).
Câble stéréo : transmet deux canaux audio (gauche et droite). Indispensable pour écouter de la musique avec spatialisation.

Comment les reconnaître ?

Jack mono : une seule bande noire sur la fiche
Jack stéréo : deux bandes noires

Conseil : pour une sono en diffusion large, la stéréo est souvent préférable. Pour une liaison instrument → table de mixage → enceinte, le mono est souvent suffisant.

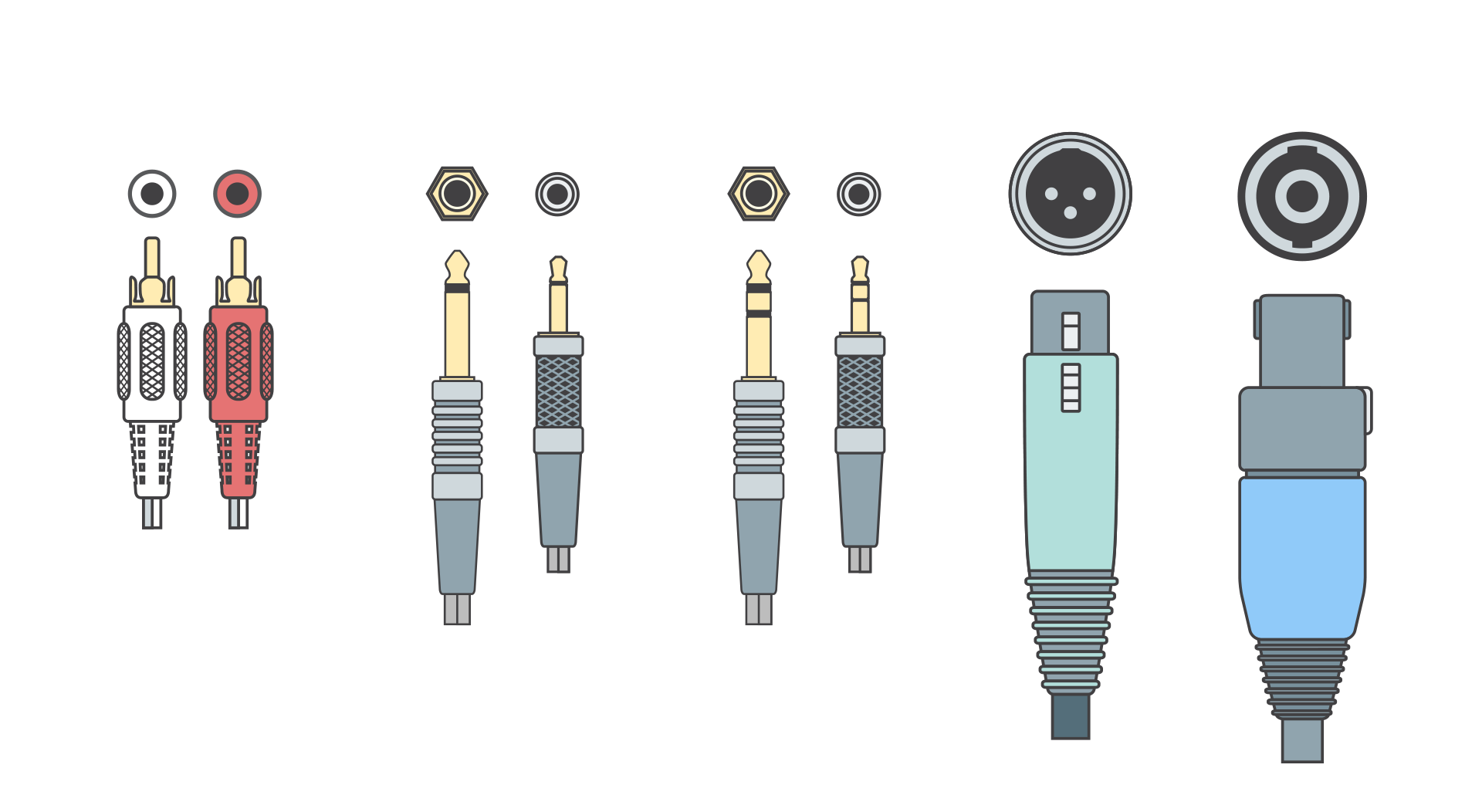

Les types de câbles et leurs usages

1. Câble Jack (6,35 mm ou 3,5 mm)

Utilisation : instruments (guitare, clavier), sorties casque, liaisons audio courtes.
Mono ou stéréo selon la configuration.
Longueur idéale : < 5 m. Au-delà, perte de signal possible sans amplification.

2. Câble XLR

Utilisation : micros, liaisons entre table de mixage et enceinte.
Qualité pro : signal symétrique qui évite les interférences.
Longue distance (jusqu’à 30 m sans perte).

3. Câble RCA (rouge et blanc)

Utilisation : lecteurs CD, platines vinyles, anciens équipements Hifi.
Fragile aux interférences. Longueur conseillée < 10 m.

4. Câble Speakon

Utilisation : liaison enceinte passive ↔ amplificateur.
Verrouillage sécurisé, très fiable, pas de perte.
Réservé au transport de puissance (pas du signal audio).

5. Câble optique (TOSLINK)

Utilisation : home cinéma, liaisons numériques sans perte.
Pas sensible aux interférences, mais fragile physiquement.

Choisir ses câbles selon la distance

Moins de 5 mètres : jack, RCA ou XLR possible.
Entre 5 et 20 mètres : privilégiez XLR ou Speakon.
Plus de 20 mètres : utilisez XLR ou installez un système de transmission sans fil professionnel.

Les câbles longs doivent être de bonne section (2x1,5 mm² ou 2x2,5 mm²) pour éviter les pertes de puissance.

Qualité des connecteurs : un détail qui change tout

Plaqué or : meilleure conductivité, résistance à l’oxydation (souvent en mini-jack ou RCA premium).
Nickel : standard, suffisant pour un usage occasionnel.
Connecteurs moulés ou vissés : préférez les vissés pour réparer facilement.

Conseil : ne négligez jamais les adaptateurs. Un mauvais adaptateur peut ruiner toute votre chaîne audio.

Bluetooth vs câble : qualité sonore et interférences

Câble :

Avantage : qualité constante, aucune compression audio.
Inconvénient : câbles visibles, moins pratique.

Bluetooth :

Avantage : flexibilité, pas de câble.
Inconvénient : compression du signal, latence possible, interférences (micro-ondes, Wi-Fi).

Pour une qualité maximale, privilégiez toujours une connexion filaire, surtout en événement ou performance live.

Problèmes courants à éviter

Buzz ou ronflement : boucle de masse → utilisez des câbles symétriques (XLR).
Perte de signal : câble trop long ou de mauvaise qualité.
Pas de son du tout : sortie branchée sur une autre sortie (OUT vers OUT au lieu de OUT vers IN).
